Geodrén Nodular L10CG:
Filtración y Drenaje Integrados
El sistema 2 en 1 definitivo. Geocompuesto formado por una lámina nodular de PEAD de 10mm soldada térmicamente a un geotextil no tejido. Impide la colmatación del sistema mientras evacúa altos volúmenes de agua subterránea.
Mecanismo de Doble Acción Sostenible
La incorporación del geotextil en la fábrica asegura que la cámara de aire creada por los nódulos se mantenga 100% limpia de sedimentos a lo largo de la vida útil del proyecto, garantizando un desempeño hidráulico inalterable.
Filtración Rigurosa (Geotextil)
El geotextil no tejido retiene los finos del suelo de relleno (arcillas, limos), permitiendo únicamente el paso de fluidos hacia el núcleo drenante, evitando bloqueos crónicos.
Núcleo Alveolar de Alto Flujo
Los nódulos de 10mm de polietileno de alta densidad (PEAD) conforman canales despejados que conducen gravitacionalmente caudales masivos hacia las tuberías de evacuación inferiores.
Protección Mecánica Inerte
Además de drenar, la lámina plástica actúa como un escudo rígido que impide que las rocas del relleno perforen la impermeabilización del muro durante la compactación.
Especificaciones del Geodrén L10CG (Lamidren)
Material de especificación técnica superior que simplifica los procesos constructivos al eliminar la instalación separada de filtros y protectores.
- Termofijado de Fábrica: El geotextil está adherido con calor a la punta de cada nódulo, evitando que se hunda y estrangule el canal de flujo (como ocurre cuando se instalan separados).
- Insuperable Resistencia a la Compresión: La geometría alveolar de PEAD soporta empujes de tierras en muros de múltiples sótanos sin colapsar la cámara de drenaje.
- Inmunidad Total: No es degradable por microorganismos, raíces, ni es afectado por la alcalinidad del concreto o ácidos naturales del suelo.
- Instalación en 1 Paso: Un solo rollo que se despliega sobre el muro, ahorrando horas hombre frente al armado de sistemas granulares multicapa.
Aplicaciones en Geotecnia y Envolventes Subterráneas
Diseñado para entornos donde el agua subterránea abundante y el suelo fino representan una amenaza de saturación.
Muros de Contención contra Terreno

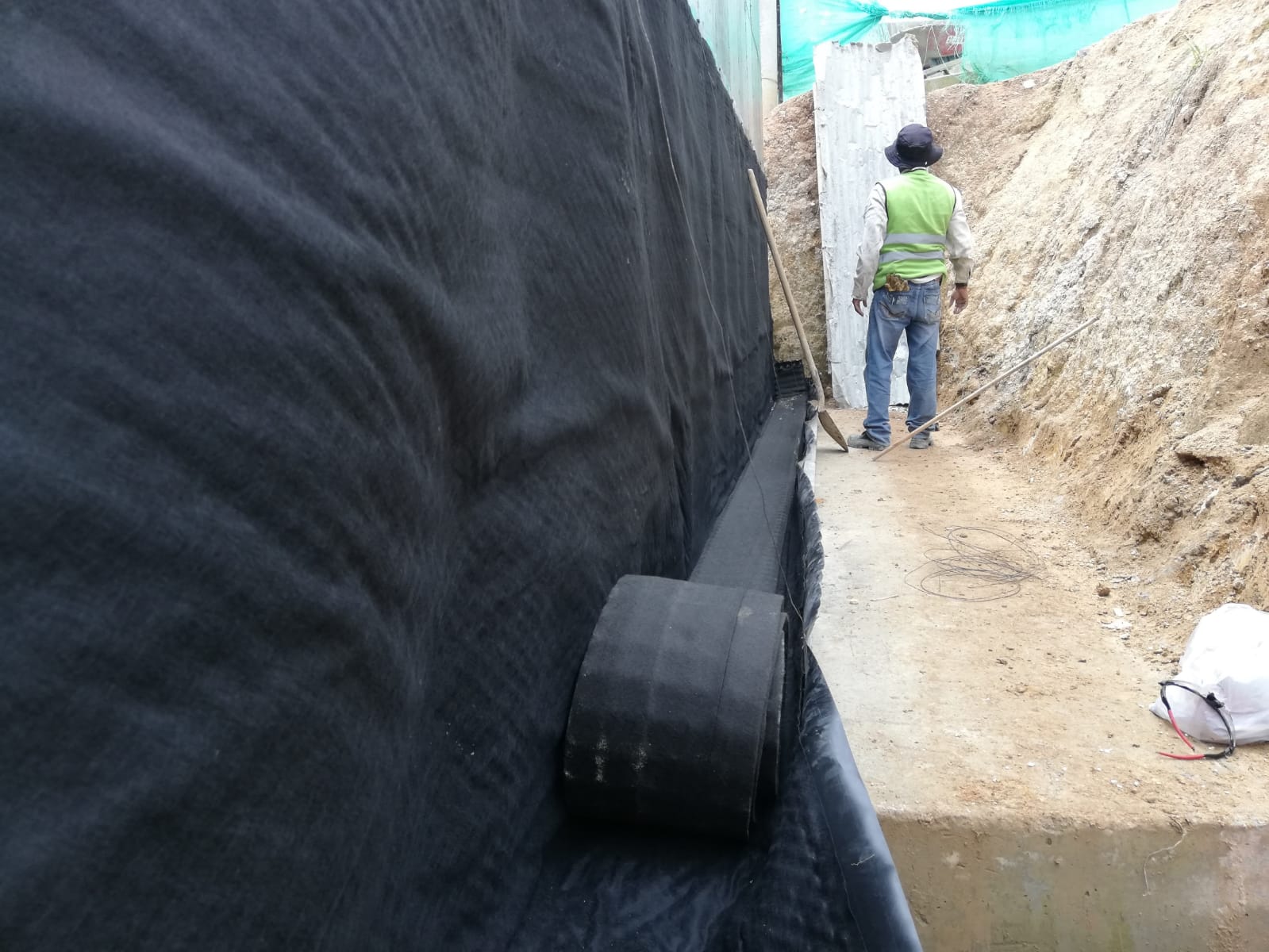

Se instala con el geotextil mirando hacia la tierra. Filtra las aguas freáticas y las drena al instante, eliminando el empuje hidrostático contra el muro estructural.
Techos Verdes y Paisajismo sobre Placa
Ubicado en horizontal, el geotextil retiene el sustrato orgánico y las raíces, mientras los nódulos evacúan el exceso de riego para evitar la pudrición de las plantas.
Zanjas de Subdrenaje y Vías
Reemplaza los filtros ciegos tradicionales. Su núcleo de alto flujo capta y aleja el agua de la subrasante, garantizando la estabilidad mecánica de carreteras y patios.
Innovación Drenante: L10CG vs. Sistemas Tradicionales
Por qué los ingenieros estructuradores han dejado de usar la arena, la grava y las mamposterías porosas en los subdrenajes modernos.
| Criterio de Evaluación | Geodrén L10CG (Lámina + Geotextil) | Zanja Francesa Convencional (Grava) |
|---|---|---|
| Riesgo de Colmatación | Nulo. El geotextil termo-soldado impide la entrada de finos. | Alto. Los finos del suelo terminan saturando la grava con el tiempo. |
| Logística y Huella de Carbono | 1 camión de L10CG suple lo de 50 volquetas de material pétreo. | Emisiones altas. Requiere transporte masivo de material de cantera. |
| Caudal de Evacuación | Flujo laminar ininterrumpido. Evacuación extrema (L/s/m). | Flujo turbulento y lento a través de los vacíos de la piedra. |
| Protección a la Impermeabilización | La lámina de PEAD forma un escudo anti-impactos directos. | Inexistente. Las piedras angulosas pueden perforar la membrana. |
Permitividad (ASTM D4491)
El geotextil adherido supera la permeabilidad del suelo circundante, asegurando que el agua ingrese a la cámara alveolar más rápido de lo que el terreno la aporta.
Transmisividad bajo Carga (ASTM D4716)
Mantiene un núcleo abierto incluso bajo el peso del relleno compactado y cargas dinámicas superficiales (vehículos transitando sobre el muro).
Calidad Integral de Fábrica
Evita los errores de instalación en obra (ej: traslapes deficientes de geotextiles sueltos) al garantizar una fusión térmica homogénea entre ambos materiales desde su manufactura.
