Geodrén Planar:
Sistemas Avanzados de Subdrenaje
Geocompuestos formados por una red de drenaje de HDPE termosoldada a geotextiles no tejidos. La solución de ingeniería sostenible que reemplaza los filtros granulares tradicionales, captando y evacuando fluidos de manera eficiente.
Mecanismos de Acción Integrada
El Geodrén Planar combina dos funciones geotécnicas críticas en un solo producto de escasos milímetros de espesor, garantizando la estabilidad de estructuras al evitar la saturación del suelo.
Filtración Rigurosa (Geotextil)
Los geotextiles no tejidos punzonados por agujas retienen las partículas finas del suelo, permitiendo únicamente el paso del agua hacia el núcleo y evitando la colmatación del sistema.
Conducción de Alto Flujo (Geored)
El núcleo reticular tridimensional de HDPE crea un canal continuo de mínima resistencia, conduciendo grandes volúmenes de agua de forma planar hacia las tuberías colectoras de salida.
Alivio Hidrostático
Evita la acumulación de agua detrás de muros y debajo de losas, eliminando las peligrosas presiones de poro que son la causa principal del colapso de estructuras de contención.
Especificaciones del Geocompuesto
Fabricados bajo rigurosos estándares de calidad, uniendo térmicamente un núcleo de polietileno de alta densidad (HDPE) con geotextiles de polipropileno altamente permeables.
- Alta resistencia a la compresión: Soporta el peso de rellenos profundos y compactación sin colapsar su núcleo de flujo.
- Opciones de configuración: Disponible con geotextil en una sola cara (para adherir a concreto) o en ambas caras (para zanjas francesas).
- Materiales inertes que no sufren degradación por agentes químicos o biológicos presentes en los suelos naturales.
- Presentación en rollos ligeros que optimizan el transporte y facilitan su despliegue manual en obra.
Aplicaciones en Geotecnia e Infraestructura
Sistemas esenciales para garantizar la vida útil de las obras al mantenerlas secas y libres de empujes de agua no calculados.

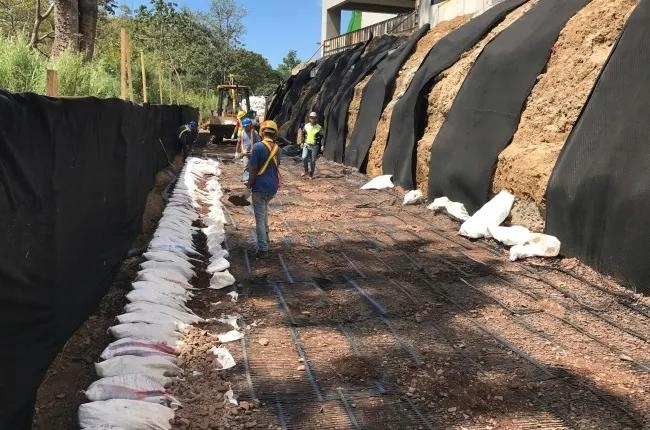

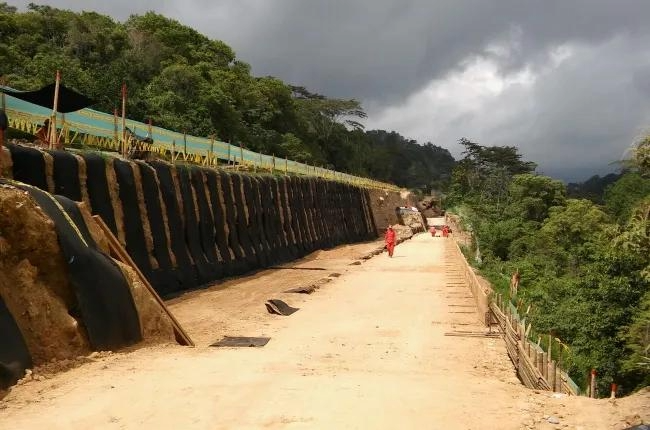

Muros de Contención y Sótanos
Se instala directamente contra el muro o pantalla antes del relleno. Captura las filtraciones subterráneas evitando humedades estructurales y sobrecargas por presión hidrostática.

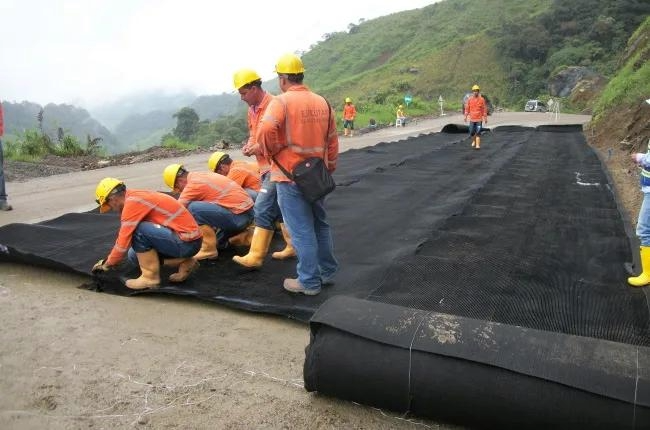

Campos Deportivos y Cubiertas Verdes
Instalado de forma horizontal bajo el césped sintético o natural, garantiza una evacuación ultrarrápida del agua lluvia, permitiendo el uso de las instalaciones inmediatamente después de llover.

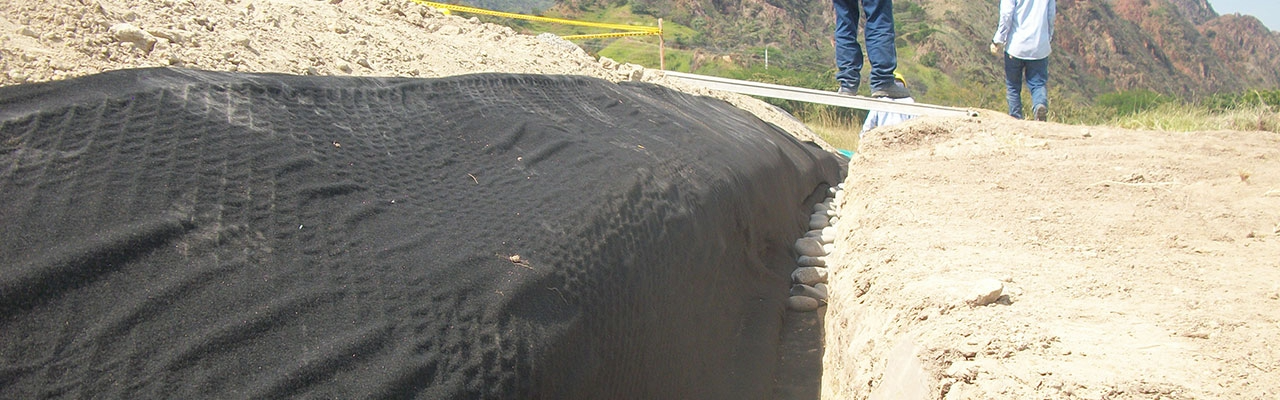

Subdrenaje Longitudinal (Vías y Túneles)
Reemplaza las tradicionales zanjas francesas rellenas de grava a los costados de las vías (filtros ciegos), manteniendo la subrasante libre de saturación y protegiendo el pavimento.
Ingeniería Sostenible: Geodrén vs. Filtro Granular
Por qué las firmas constructoras están eliminando la arena y la grava de sus diseños de subdrenaje.
| Criterio de Evaluación | Geodrén Planar Sintético | Filtro Granular Tradicional (Grava/Arena) |
|---|---|---|
| Volumen de Excavación y Retiro | Mínimo. Su espesor es de apenas 5 a 10 mm. | Máximo. Requiere zanjas anchas de 40 cm a 1 metro. |
| Huella de Carbono (Transporte) | 1 camión de Geodrén = Decenas de volquetas de grava. | Alto impacto vial y emisiones por transporte de pétreos. |
| Capacidad de Evacuación | Flujo laminar ininterrumpido de alta velocidad. | Flujo turbulento, propenso a colmatación con finos con el tiempo. |
| Rendimiento de Instalación | Rápido y manual. Se desenrolla y se fija fácilmente. | Lento. Requiere maquinaria pesada para verter y compactar. |
Transmisividad ASTM D4716
La capacidad de flujo del núcleo es evaluada bajo gradientes hidráulicos y presiones de confinamiento reales, asegurando que el sistema no colapse bajo la carga de la tierra.
Permitividad ASTM D4491
El geotextil filtro está certificado para permitir un paso libre de agua (flujo transversal) superior a la permeabilidad del suelo circundante, sin permitir el paso de partículas sólidas.
Cumplimiento INVIAS
Materiales aceptados y especificados en las normas de construcción del Instituto Nacional de Vías para la ejecución de filtros longitudinales y transversales en carreteras.
